DS-670H 回転式全自動ラベル表示機
自動ラベリングマシン
DS-670Hはプロ仕様の回転式フルオートマチックですラベリングマシンプロファイリング機構とマルチステーションレイアウトを備えて特別に設計されています。平らな面、大きな弧面、凹面など多様な製品表面に高度に適応し、効率的かつ高精度な自動ラミネーションを実現しています。
製品概要

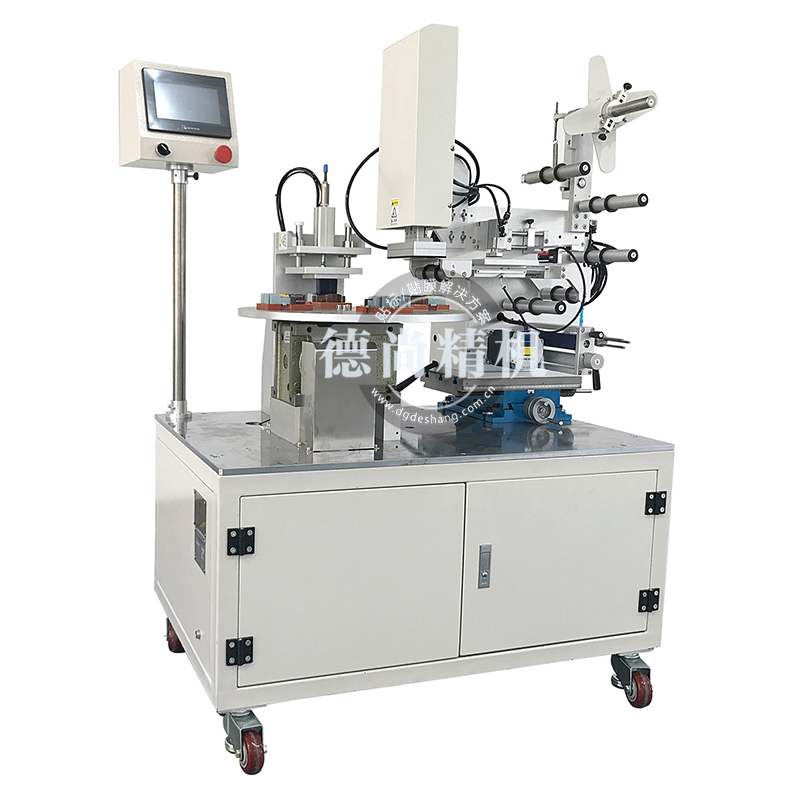

DS-670H ロータリー全自動ラベリングマシン
装備概要
DS-670Hはプロ仕様の回転式フルオートマチックですラベリングマシンプロファイリング機構とマルチステーションレイアウトを備えて特別に設計されています。平らな面、大きな弧面、凹面など多様な製品表面に高度に適応し、効率的かつ高精度な自動ラミネーションを実現しています。回転式マルチステーション設計により、生産ラインの生産効率が大幅に向上し、さまざまな産業用フィルムや自己接着ラベルと広く互換性があり、玩具、電子機器、ハードウェアなどの大規模なラミネート需要に応えています。
部分製品応用例
 |
 |
 |
 |
 |
 |
 |
 |
製品の特徴
- プロプロのプロファイリング機構を備え、平面や大きな弧、凹面でのフィルムラミネートに適した、強い表面適応性を持つ。
- 回転式多駅設計を採用し、連続的かつ効率的な自動積層を実現し、生産ラインの生産能力を大幅に向上させます。
- 完全な自動操作プロセスにより、手作業の介入を減らし、完成品のラミネーション効果の一貫性と安定性を確保します。
- さまざまな産業用フィルムや自己接着ラベルと広く互換性があり、多様な製品のラミネートニーズに対応しています。
- 高精度の位置決めシステムにより、フィルムの誤りやしわ、気泡のない正確な接着を実現し、完成品の認証率を向上させます。
- 安定で信頼性の高い機器性能、簡単な運用と保守、オペレーターの学習コストおよび後の保守コストの削減。
適用範囲
該当するレーベルとフィルム
PEフィルム、PVCフィルム、PETフィルム、OPPフィルム、UVフィルム、FPCフィルム、POフィルム、自己接着ラベルおよびその他の工業用接着剤で、製品の表面保護および識別に用いられます。
適用製品
イヤホンケース、携帯電話ケース、プラスチック部品、電源アダプターなど、小さなアーク面、凹凸面、小さな周囲面にフィルムラミネートが必要な製品。
応用産業
玩具製造、電子機器、ハードウェア加工、プラスチック製品、その他大規模なラミネートが必要な産業分野で広く使用されています。
典型的な応用シナリオ
イヤホンケースのフィルムラミネート、携帯電話ケースのフィルムラミネート、プラスチック部品のフィルムラミネーション、電源アダプターのフィルムラミネーション、その他の中小型電子・プラスチック製品のラミネーションシナリオ。
仕様
技術的パラメータ
以下は標準モデルの技術的パラメータです。その他の特別な要件や機能は、ご要望に応じてカスタマイズ可能です。
| アイテム | 仕様 |
|---|---|
| 適用材料サイズ | 製品によります |
| 適用されるフィルム/ラベルサイズ(mm) | 長さ(表裏):5mm ~ 100mm、裏紙幅(左右):5mm ~ 120mm |
| アタッチメント速度(pcs/h) | 最大1000 ~ 1200pc/h(手動給餌速度に関連して) |
| アタッチメント精度(mm) | ±0.5mm |
| 電圧(V) | 220V/50Hz |
| パワー(W) | 500W |
| 空気圧(Mpa) | 0.4 ~ 0.6Mpa |
| 重量(kg) | 約180kgです |
| 機器寸法(L×W×H)(mm) | 1200mm × 650mm × 1450mm |
| 必須オペレーター | 1人 |
